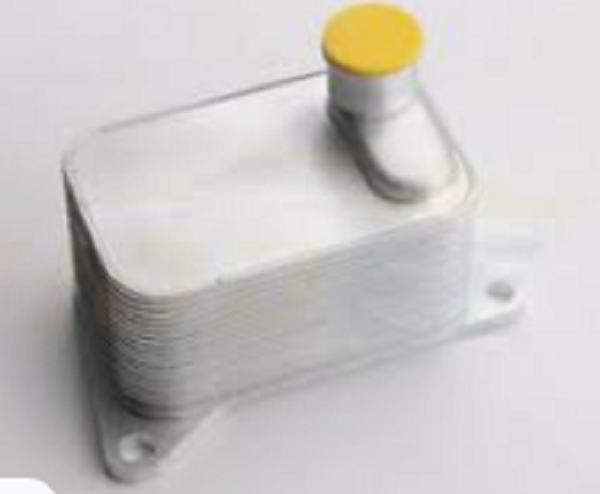

एल्युमिनियम ब्राज्ड प्लेट ताप एक्सचेंजर
ब्राज्ड प्लेट हीट एक्सचेन्जर एक नयाँ प्रकारको उच्च-दक्षताको ताप एक्सचेन्जर हो जुन धातुका पानाहरूको एक श्रृंखलाबाट बनेको निश्चित नालीदार आकार स्ट्याक गरिएको र ब्राज गरिएको छ। पातलो आयताकार च्यानलहरू विभिन्न प्लेटहरू बीच बनाइन्छ, र ताप विनिमय प्लेटहरू मार्फत गरिन्छ। परम्परागत शेल-र-ट्यूब ताप एक्सचेन्जरहरूको तुलनामा, यसको ताप स्थानान्तरण गुणांक समान प्रवाह प्रतिरोध र पम्प पावर खपत अन्तर्गत धेरै उच्च छ, र यसले लागू दायरा भित्र शेल-र-ट्यूब ताप एक्सचेन्जरहरू प्रतिस्थापन गर्दछ।
ब्राज्ड प्लेट ताप एक्सचेंजरको प्राविधिक प्यारामिटर:
न्यूनतम कार्य तापमान:
काम गर्ने तापमान:
न्यूनतम कार्य दबाव: वैक्यूम
न्यूनतम कार्य दबाव (रेफ्रिजरेन्ट): 3.2MPa
अधिकतम कार्य दबाव (पानी): 2.5MPa
एकल च्यानल भोल्युम: 0.4L
पानी पक्ष अधिकतम प्रवाह: 105m3/h
सर्किट संयोजन फारम: डबल सर्किट, एकल सर्किट
ब्राज्ड प्लेट ताप एक्सचेंजरको प्रकार:
ब्राज्ड प्लेट हीट एक्सचेन्जर एक विभाजन गरिएको ताप एक्सचेंजर हो जसमा तातो स्थानान्तरण सतह प्लेटद्वारा बनाइन्छ। यस प्रकारको ताप एक्सचेंजरको कम्प्याक्ट संरचना र प्रति इकाई भोल्युममा ठूलो ताप स्थानान्तरण क्षेत्र हुन्छ। यसका मुख्य प्रकारहरू हुन्:
1. स्पाइरल प्लेट हीट एक्सचेन्जर यो निश्चित दूरीमा राखिएको दुई समानान्तर धातु प्लेटहरूबाट बनेको हुन्छ, र धातु प्लेटहरूको दुबै छेउमा सर्पिल च्यानलहरूमा चिसो र तातो तरल पदार्थ क्रमशः प्रवाह हुन्छ। यस प्रकारको ताप एक्सचेन्जरमा उच्च ताप स्थानान्तरण गुणांक हुन्छ (शेल-र-ट्युब ताप एक्सचेन्जरको तुलनामा लगभग 1 देखि 4 गुणा बढी), ठूलो औसत तापमान भिन्नता (किनकि चिसो र तातो तरल पदार्थ पूर्ण काउन्टरकरेन्ट प्रवाहको लागि प्रयोग गर्न सकिन्छ। ), सानो प्रवाह प्रतिरोध, र गाढा गर्न सजिलो छैन। फोहोर; तर कायम राख्न गाह्रो। सञ्चालन दबाव 2MPa भन्दा बढी छैन।
2. फ्ल्याट-प्लेट हीट एक्सचेन्जर यो निश्चित आकारको नालीदार पातलो प्लेटहरू र ग्यास्केटहरू वैकल्पिक रूपमा सुपरइम्पोज गरिएको छ, र फ्रेमको साथ क्ल्याम्प गरेर भेला गरिन्छ। चिसो र तातो तरल पदार्थ क्रमशः नालीदार प्लेटको दुबै छेउमा प्रवाह च्यानलहरू मार्फत प्रवाह गर्दछ, र प्लेटहरू मार्फत तातो आदान प्रदान गर्दछ। नालीदार प्लेटहरू सामान्यतया स्टेनलेस स्टील, एल्युमिनियम, टाइटेनियम, मोलिब्डेनम र ०.५-३ मिमीको मोटाईका अन्य पातलो प्लेटहरूबाट पञ्च गरिन्छन्। प्लेट हीट एक्सचेन्जरको फाइदा यो हो कि यसमा उच्च ताप स्थानान्तरण गुणांक छ (शेल-एन्ड-ट्यूब ताप एक्सचेन्जरको तुलनामा लगभग 2 देखि 4 गुणा बढी), छुट्याउन र धुन सजिलो छ, र प्लेटहरूको संख्या बढाउन सकिन्छ। वा गर्मी स्थानान्तरण क्षेत्र समायोजन गर्न घटाइयो। सञ्चालन दबाव सामान्यतया 2MPa भन्दा बढी हुँदैन, र सञ्चालन तापमान 250 डिग्री सेल्सियस भन्दा बढी हुँदैन।
3. प्लेट-फिन ताप एक्सचेन्जर: यो चिसो र तातो तरल पदार्थ इनलेट र आउटलेटको साथ हेडर बक्समा बन्द गरिएको ताप विनिमय प्लेट बन्डलहरू मिलेर बनेको हुन्छ। प्लेट बन्डल फ्ल्याट प्लेटहरू र नालीदार पंखहरू वैकल्पिक रूपमा ल्यामिनेटेड र ब्राजिङद्वारा फिक्स गरिएको छ। चिसो र तातो तरल पदार्थ तातो आदानप्रदान गर्न प्लेटको दुबै छेउबाट बग्दछ, र पखेटाहरूले तातो स्थानान्तरण क्षेत्र बढाउँछ, तरल पदार्थको अशान्तिलाई बढावा दिन्छ, र उपकरणहरू बढाउँछ। प्लेट-फिन ताप एक्सचेंजरको संरचना धेरै कम्प्याक्ट छ (ताट विनिमय क्षेत्र 4400m2/m3 पुग्छ), गर्मी स्थानान्तरण प्रभाव राम्रो छ, र कामको दबाव 15MPa पुग्न सक्छ। यद्यपि, यसको निर्माण प्रक्रिया जटिल छ, प्रवाह च्यानल सानो छ, र आन्तरिक चुहावट मर्मत गर्न सजिलो छैन, त्यसैले यो सफा र गैर-संक्षारक तरल पदार्थहरूमा सीमित छ, जस्तै हावा विभाजनको लागि ताप एक्सचेंजरहरू।
Brazed प्लेट गर्मी विनिमय को आवेदन:
a प्रशीतन: कन्डेनसर र बाष्पीकरणको रूपमा प्रयोग गरिन्छ।
b HVAC: बॉयलरहरूसँग प्रयोग हुने मध्यवर्ती ताप एक्सचेन्जरहरू, अग्लो भवनहरूका लागि मध्यवर्ती ताप एक्सचेंजरहरू, आदि।
ग रासायनिक उद्योग: सोडा खरानी उद्योग, अमोनिया संश्लेषण, रक्सी किण्वन, राल संश्लेषण कूलिंग, आदि।
d मेटलर्जिकल उद्योग: एल्युमिनेट मदर लिकरलाई तताउने वा चिसो पार्ने, स्टिल बनाउने प्रक्रियाको चिसोपन, इत्यादि।
e मेकानिकल उद्योग: विभिन्न क्विन्चिङ लिक्विड कूलिङ, रिड्यूसर लुब्रिकेटिङ तेल कूलिङ, आदि।
f इलेक्ट्रिक पावर उद्योग: उच्च भोल्टेज ट्रान्सफर्मर तेल कूलिंग, जनरेटर असर तेल कूलिंग, आदि।
g कागज उद्योग: ब्लीचिङ प्रक्रियाको तातो रिकभरी, लुगदी धुने तरल पदार्थको ताप, आदि।
h। कपडा उद्योग: चिसो भिस्कोज रेशम क्षार समाधान, उबलने नाइट्रोसेलुलोज कूलिंग, आदि।
i खाद्य उद्योग: फलफूलको रस नसबंदी र शीतलन, जनावर र वनस्पति तेल तताउने र शीतलन, आदि।
j ग्रीस प्रक्रिया: सामान्य दबाब, तातो वा चिसो विभिन्न प्रक्रिया तरल पदार्थ अन्तर्गत सुक्खा साबुन आधार।
k केन्द्रीकृत तताउने: थर्मल पावर प्लान्टहरूबाट फोहोर तापको साथ जिल्ला तताउने, नुहाउनको लागि पानी तताउने।
l अन्य: पेट्रोलियम, औषधि, जहाज, समुद्री पानी डिसेलिनेशन, जियोथर्मल उपयोग।
FAQ:
Q: तपाईंको डेलिभरी समय कति लामो छ?
A: सामानहरू स्टकमा छन् भने सामान्यतया 5-7 दिन। वा 15-20 दिन यदि सामानहरू स्टकमा छैनन् भने, यो मात्रामा आधारित छ।
Q: के तपाइँ नमूनाहरू प्रदान गर्नुहुन्छ? यो नि: शुल्क वा अतिरिक्त छ?
A: हो, हामी नि: शुल्क नमूनाहरू प्रदान गर्न सक्छौं, तर ढुवानीको लागि भुक्तान नगर्नुहोस्।
Q: तपाईंको भुक्तानी सर्तहरू के हो?
A: भुक्तानी
यदि तपाइँसँग थप प्रश्नहरू छन् भने, कृपया हामीलाई सम्पर्क गर्न नहिचकिचाउनुहोस्।
